產品中心

DVR電源

工作原理

DVR采用電力電子技術，當系統電壓突然暫降時，DVR能夠?qū)崿F(xiàn)對電壓的快速調節，同時消除電壓三相不平衡，且具有調節電壓偏差，保證輸出電壓無縫連接達到額定值，保護負載正常運行。

電壓恢復時間波形圖

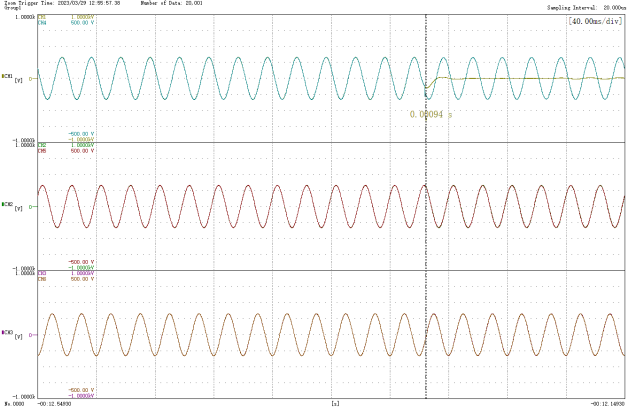

單相電壓暫降

注：

CH1 為輸入電壓 UAN，CH2 為輸入電壓 UBN，CH3 為輸入電壓 UCN；

CH4 為輸出電壓 UAN，CH5 為輸出電壓 UBN，CH6 為輸出電壓 UCN；

CH1~3 變比為 1V/1V；

CH4~6 變比為 0.5V/1V

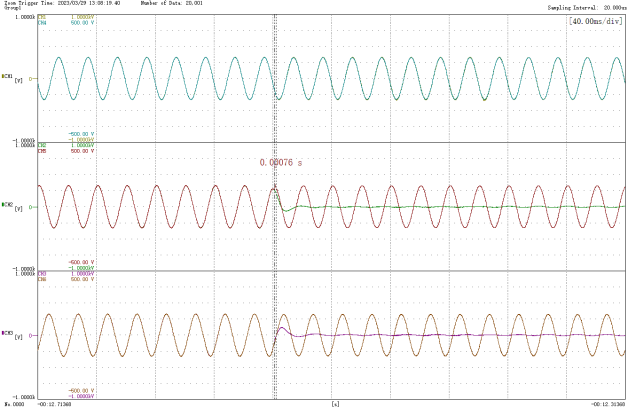

兩相電壓暫降

注：

CH1 為輸入電壓 UAN，CH2 為輸入電壓 UBN，CH3 為輸入電壓 UCN；

CH4 為輸出電壓 UAN，CH5 為輸出電壓 UBN，CH6 為輸出電壓 UCN；

CH1~3 變比為 1V/1V；

CH4~6 變比為 0.5V/1V

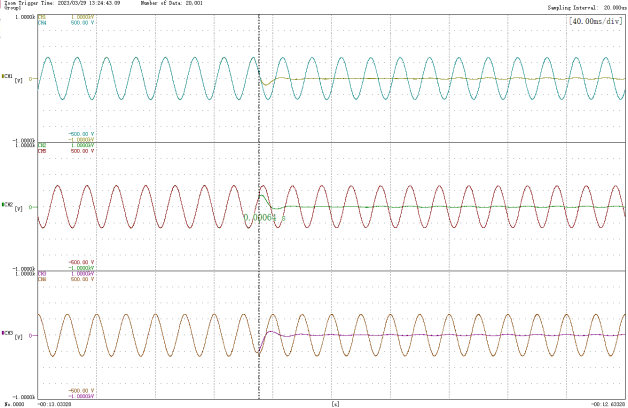

三相電壓暫降

注：

CH1 為輸入電壓 UAN，CH2 為輸入電壓 UBN，CH3 為輸入電壓 UCN；

CH4 為輸出電壓 UAN，CH5 為輸出電壓 UBN，CH6 為輸出電壓 UCN；

CH1~3 變比為 1V/1V；

CH4~6 變比為 0.5V/1V

產品特點

1、可靠性高，專為工業負載設計

2、多級保護，電路簡潔，免維護。

3、系統效率高，響應速度快

4、通過圖形顯示和界面友好的菜單操作系統，用戶容易瀏覽輸入、輸出、負載和運行參數。

5、系統自檢功能完備，實現免維護運行

技術參數

指標	參數
額定絕緣電壓	690V
電壓范圍	380±5%VAC可調
額定頻率	50HZ
供電制式	三相 4 線制
切換時間	≤2ms
系統支撐總功率	10-3000KW
整機效率（系統功率 300KW 以上）	≥ 97%
冷卻方式	風冷
充電效率	≥ 95%
7 寸彩色觸摸屏	參數設置、數據檢測、報警記錄、晃電停電記數
通訊	Modbus-RTU
測量數據	全電量、電壓電流諧波、電能
記錄事件	DIDO 記錄、報警記錄
尺寸標準	8008002260（可定制）
防護等級	IP30
顏色	RAL7035（噴塑）
