工業用電現狀

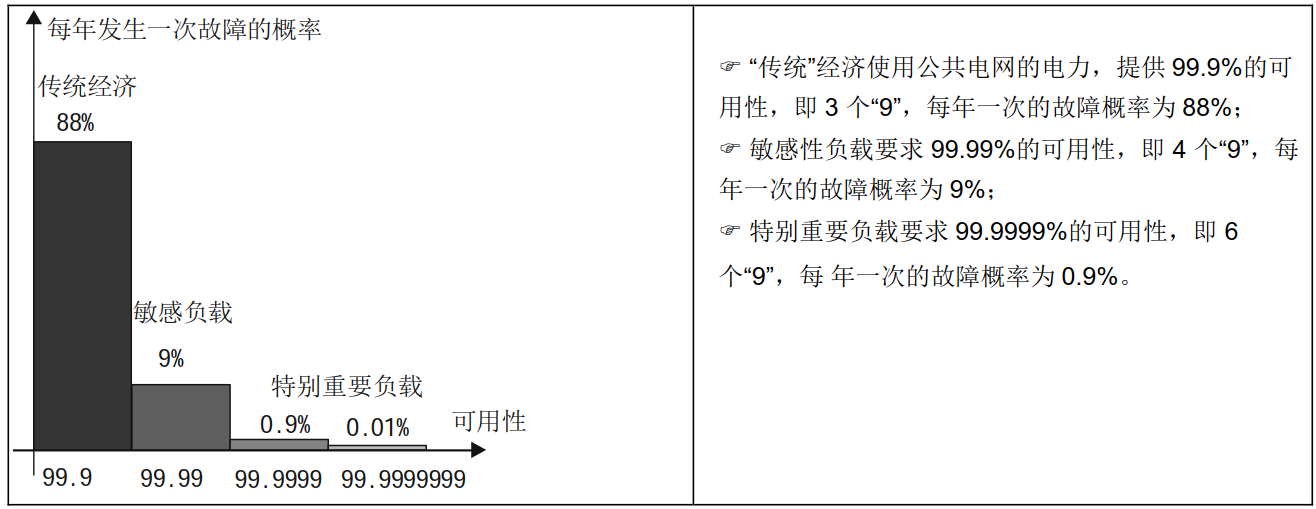

目前，我國的配電系統平均可靠性為4個9，即全年平均停電時間為1小時，而各工業生產中的一些一類和二類負載要求的供電可靠性為9個9，即平均 停電時間小于30mS；供電可靠性要求高于實際配電可靠性的這類負載生產制造業基本都存在。




晃電的概念

電壓暫降、短時中斷一般稱作晃電，這不僅會給企業造成嚴重的經濟損失，同時也會造成嚴重的環保和安全問題，也是嚴重影響連續生產的最突出問題。

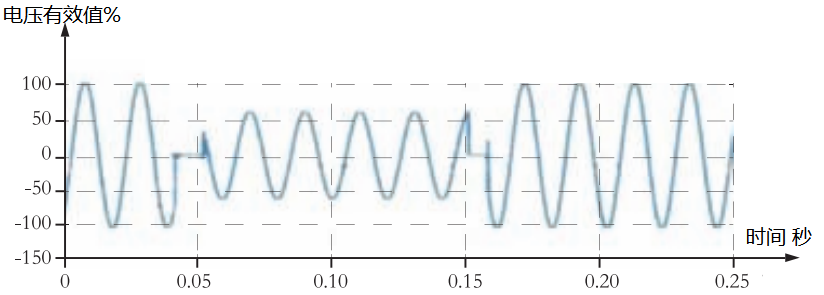

電壓暫降

電力系統中某點工頻電壓方均根值突然降低至0.1 p.u.～0.9 p.u.，并在短暫持續10 ms～1 min后恢復正常的現象。 [GB/T 30137—2013，定義3.1]

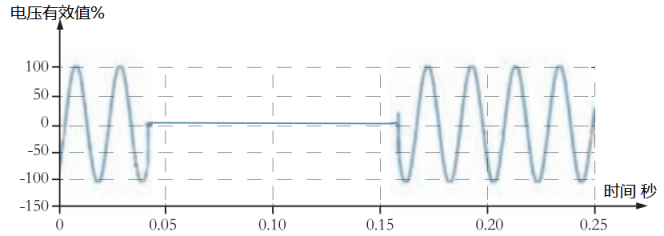

短時中斷



電力系統中某點工頻電壓方均根值突然降低至0.1 p.u.以下，并在短暫持續10 ms～1 min后恢復正常 的現象。[GB/T 30137—2013，定義3.2]
電壓暫降是由于雷擊、短路、接地、重合閘、大功率電機啟動、誤操作等因素造成的。
回路倒閘機重合閘可能引起電壓短時中斷。
因其發生原因、時間、嚴重程度不可控制，國際電工委員會(IEC)特指出：一定數量的暫態電壓質量問題是無法避免的，用戶設備應具備一定的承受能力。。


一類二類負荷分級

負荷分級：供配電系統設計規范   GB50052-2009
3.0.1   電力負荷應根據對供電可靠性的要求及中斷供電在對人身安全、經濟損失上所造成的影響程度進行分級，并應符合下列規定：
v 符合下列情況之一時，應視為一級負荷。
2 中斷供電將造成人身傷害時。
2 中斷供電將在經濟上造成重大損失時。
2 中斷供電將影響重要用電單位的正常工作。
v 在一級負荷中，當中斷供電將造成人員傷亡或重大設備損壞或發生中毒、爆炸和火災等情況的負荷，以及特別重要場所的不允許中斷供電的負荷，應視為一級負荷中特別重要的負荷。
v 符合下列情況之一時，應視為二級負荷。
2 中斷供電將在經濟上造成較大損失時。
2 中斷供電將影響較重要用電單位正常工作。
v 不屬于一級和二級負荷者應為三級負荷。
工業生產中的高壓煤漿泵、液氧泵、空冷風機、壓縮機油泵、氯堿中和裝置、合成氨一甲泵、二甲泵等；冶金、冶煉行業中各種主軋線、飛剪、風機水泵、輥道、高爐卷?yè)P(yáng)、電梯門機、起重行走設備等均為一類負荷。

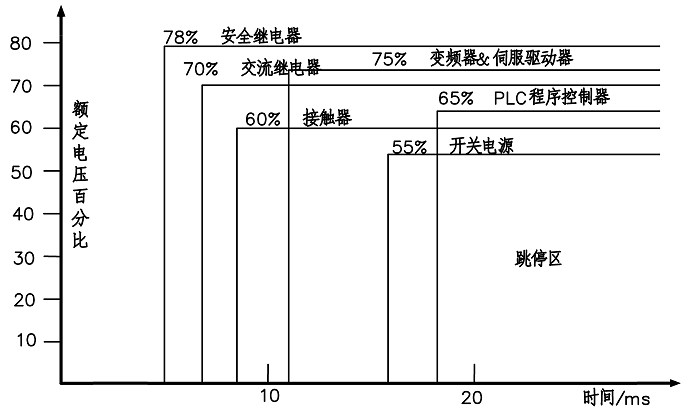

各類設備對晃電承受力
